Типы профилей

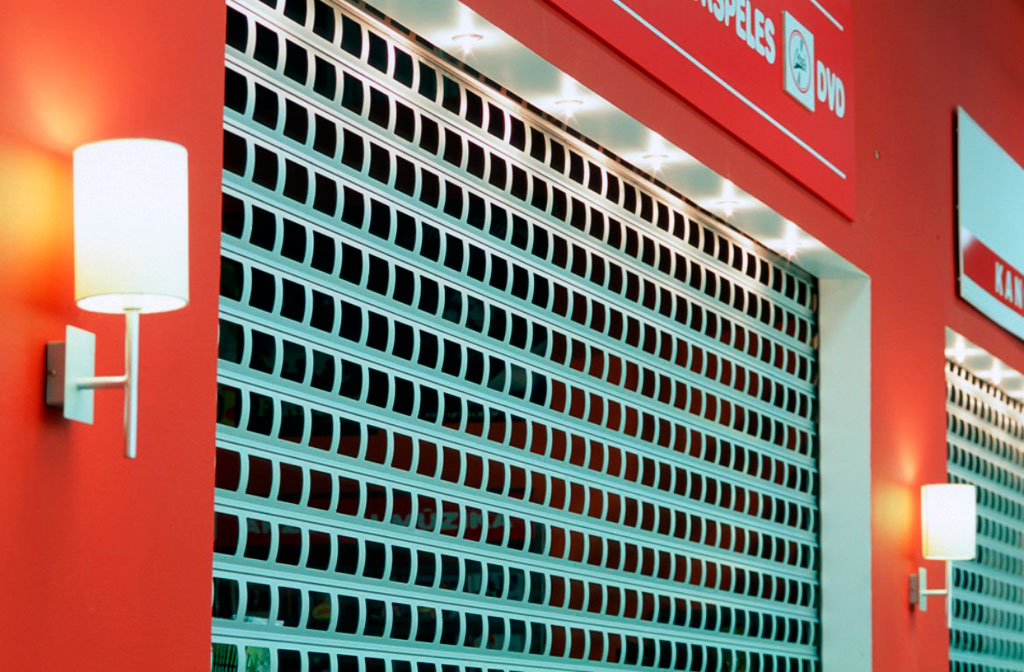

Решеточный профиль AEG84 – классический профиль с большими окнами обеспечивает высокий уровень проникновения воздуха и света внутрь помещения.
Одностенный профиль AER84 – одностенный экструдированный профиль AER84 препятствует попаданию мусора за решетку при установке в нужней части полотна и в целом повышает устойчивость.
Усиливающий профиль AEG45/S – Совместное применение с решеточными профилями AEG84 двустенных профилей AEG45/S обеспечивает повышенную прочность и дополнительную стабильность полотну решетки, что позволяет установить решетку на более широкие проемы.
Варианты комбинаций решеточных профилей AEG56 и AEG30/S
| Варианты комбинаций AEG 56 | Максимальная ширина проема, м | Max площадь проема, м2 | |||
| 5,5 | 6,0 | 6,5 | 7,0 | ||
| AEG84 | + | 16,5 | |||
| 3 AEG84 + 1 AEG45/S | + | + | 18,0 | ||
| 2 AEG84 + 1 AEG45/S | + | + | + | 19,5 | |
| 1 AEG84 + 1 AEG45/S | + | + | + | + | 21,0 |
Комбинация «1»
Комбинация «3+1»
Комбинация «2+1»
Комбинация «1+1»
Защитные короба
«Алютех» производит и предлагает широкий ассортимент защитных коробов различных типоразмеров: 20- и 45-градусные, круглые и полукруглые.
Защитные короба наружные
Защитный короб 20°,
Роллформинговый
Защитный короб 45°,
Роллформинговый
Полукруглый защитный короб,
Роллформинговый, экструдированный
Круглый защитный короб,
Роллформинговый, экструдированный
Встроенный короб
Направляющие шины
«Алютех» предлагает несколько вариантов направляющих шин для роллетных решеток серии AEG56:
Стандартные шины (GR70x34E, GR70x34IS, GR90x34IE, GR100x35IE) – применяются для стандартных конструкций роллетных решеток с предъявлением базовых требований.
_20000_res.png)
GR70x34E
GR70x34IS
GR90x34IE
GR100x35IE
