Гаражные ворота

Секционные гаражные ворота (бытовые ворота) чаще всего устанавливаются на гаражи или в зданиях с малой интенсивностью их использования. Стоит обратить ваше внимание на то, что секционные гаражные ворота, цена которых гораздо ниже, чем предлагаемая большинством поставщиков – это, зачастую, некачественные подделки, которые прослужат совсем недолго.

Бытовые секционные ворота также как и промышленные могут комплектоваться автоматикой. Бытовая автоматика в отличии от промышленной в первую очередь отличается мощностью и интенсивностью использования. Секционные приводы для бытовых ворот монтируются на потолк по этому их еще называют потолочными. Потолочный привод состоит из мотора редукторного типа и электронного блока управления, снабжается направляющим профилем, внутри которого проложен ремень или цепь, передающие тяговое усилие на каретку.

Потолочные приводы рассчитаны для применения на секционных воротах сравнительно небольших размеров до 14 м2 с низкой рабочей нагрузкой. Большинство моделей потолочных приводов оснащаены встроенной лампой, дополняющей гаражное освещение. Многие бытовые приводы для секционных ворот снабжены датчиками усилия, фиксирующими препятствие в створе ворот и останавливающими их. Эта опция незаменима, если есть дети или домашние животные, которые когут случайно находиться вовремя движения под полотном ворот – такие датчики предотвращают несчастные случаи.

Разумеется, автоматика для секционных ворот бытового назначения предоставляет возможности для дистанционного контроля – с помощью радиопультов.

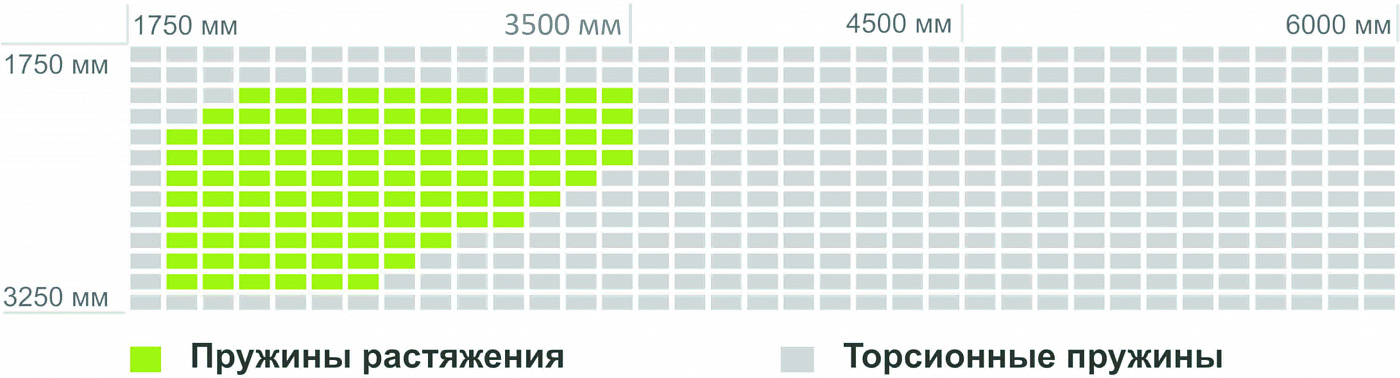

По техническому исполнению секционные ворота для гаража разработаны по двум типам – с торсионными пружинами и пружинами растяжения.

Схема конструкции секционных ворот с торсионным пружинным механизмом:

A – угол вертикальный
Г-образный профиль из оцинкованной стали, к которому крепятся направляющие. Сам профиль монтируется к стене.
B – кронштейн для вала
Кронштейн с подшипником из оцинкованной стали, на котором держится вал с барабаном и пружиной Крепится к стене.
C - вал
Оцинкованный полый или сплошной вал, на который крепятся барабан и пружины.
D - пружина
Торсионная пружина из оцинкованной стали. Осуществляет балансирование полотна секционных ворот. С обеих сторон пружина крепится к валу и кронштейну, в окончаниях устанавливаются заглушки.
E – кронштейны для пружины
Кронштейн с пазом из оцинкованной стали. Крепится к стене.
F – барабан с тросом
Один конец троса прикреплен к зафиксированному на валу барабану, другой – к нижнему кронштейну. Трос выполняет соединение полотна ворот с пружиной.
G – верхний профиль с уплотнителем
Закрепляется на верхней секции. Алюминиевый профиль со вставленным в паз резиновым уплотнителем для заполнения зазора между стеной и полотном.
H - направляющая
Для придания жесткости конструкции, по направляющим из оцинкованной стали, прикрепленным к верхнему углу, перемещается полотно ворот на стальных роликах.
I – верхний кронштейн
Кронштейн с роликодержателем и роликом из оцинкованной стали монтируется к краю верхней секции. К краям остальных секций крепятся боковые петли с роликодержателями и роликами, соединяющие секции.
J – защелка
Конструкция, аналогичная имеющейся гаражных секционных воротах.
K – нижний кронштейн
Кронштейн с роликодержателем и роликом из оцинкованной стали, крепится к самой нижней секции. Одним концом к нему крепится трос.
L – нижний профиль с уплотнителем
Алюминиевый фасонный профиль пазами для вставки резинового фасонного уплотнителя, служащий перекрытием для щели между неровным полом и нижней частью полотна.

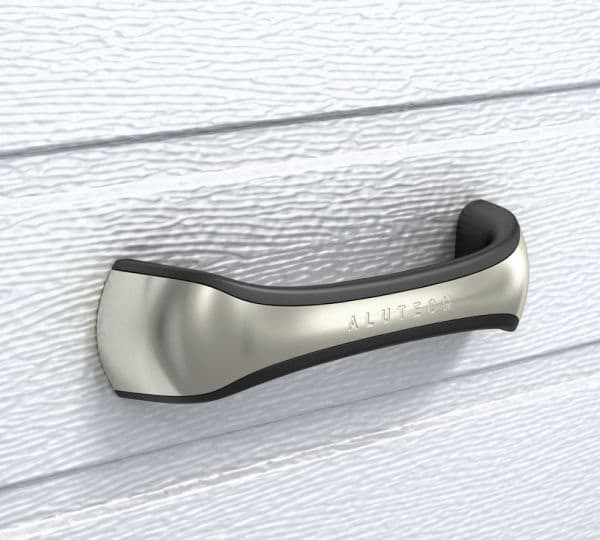

M - ручка
N - окно
Окно является пластиковая рама с акриловым стеклопакетом. Может врезаться в любую из секций.
O – центральная петля
Петля из оцинкованной стали для соединения сэндвич-панелей.
P - секция

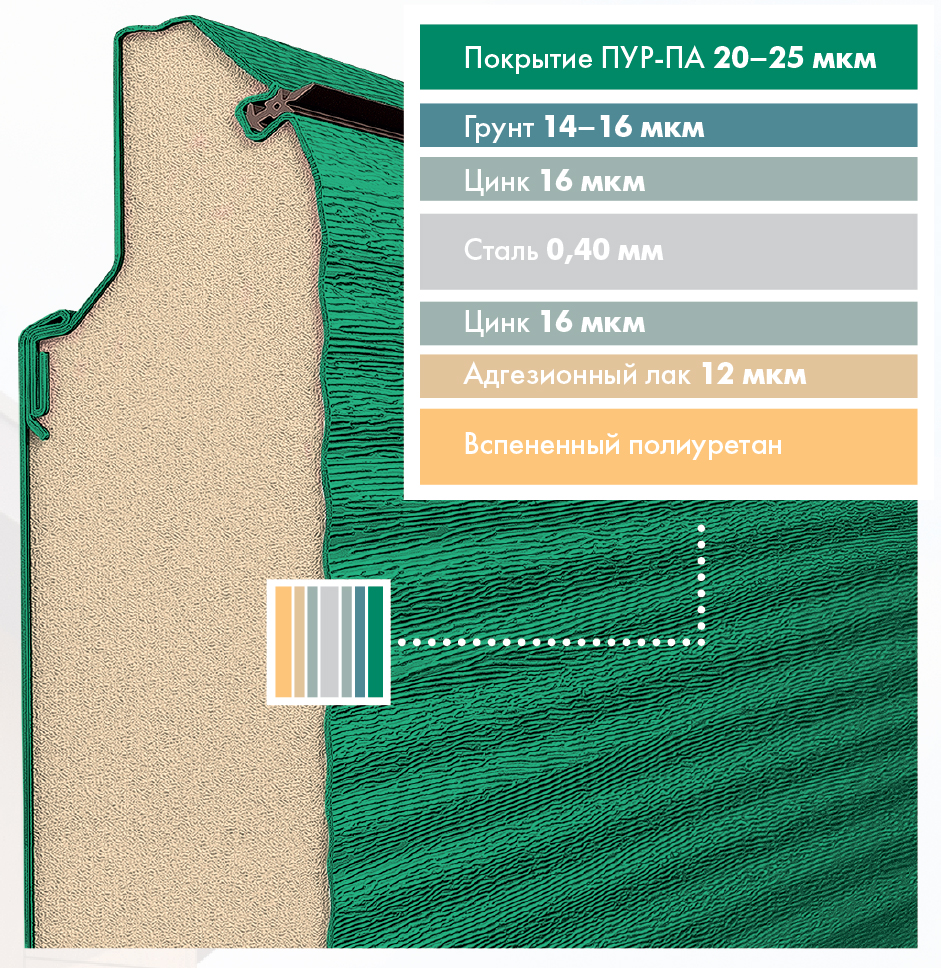

В качестве составляющих полотно секций могут использоваться привычная многослойная конструкция - сэндвич-панели либо рама из алюминиевого профиля с пластиковым стеклопакетом. Эти два вида секций легко комбинируются в различных вариантах, не нарушая жесткости и прочности конструкции.
Q – соединительный кронштейн

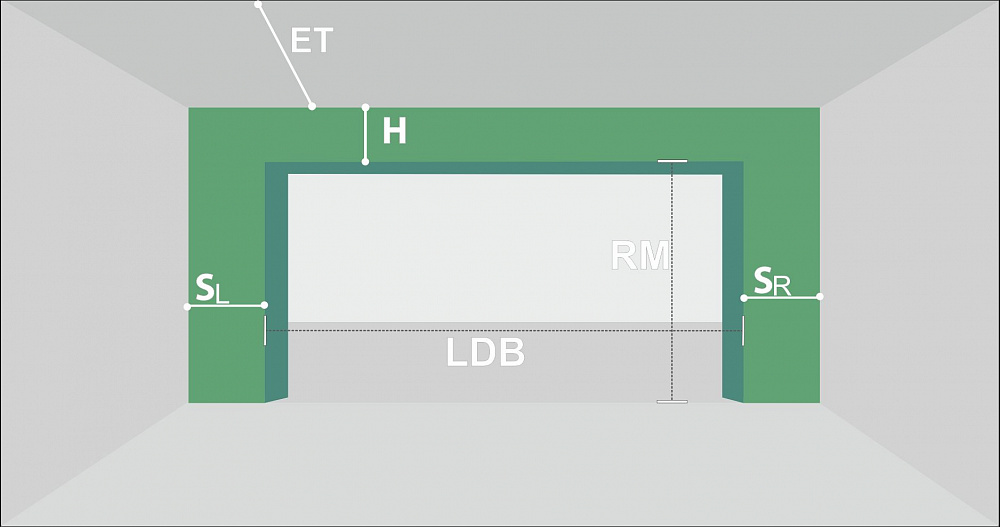

Соединяет и крепит к потолку сдвоенные направляющие.Типовые размеры секционных ворот: высота - от 1900 до 5000 мм, ширина - от 2000 до 5500 мм.

Схема конструкции секционных ворот с пружинами растяжения:

A – вертикалный угол с направляющей
Материал изготовления - оцинкованная сталь.
B – горизонтальная направляющая
По ним плавно перемещаются ролики полотна ворот. Материал роликов и направляющих - оцинкованная сталь.
C – короб с пружинами растяжения( пружины могут быть расположены горизонтально или вертикально в зависимости от производителя).
D – верхний профиль
Профиль имеет паз для установки резинового уплотнителя, служащего для заполнения пространства между полотном и стеной. Материал исполнения – пластик или алюминий, крепление на самой верхней секции полотна.
E – фальш-панель с уплотнителем
Перекрывает щель между полотном и стеной в случае, если высота перекрытия помещения незначительно больше устанавливаемой кострукции.
F – верхний кронштейн
Изготавливается кронштейн из оцинкованной стали и крепится на краю верхней секции, предусматривает ролик и роликодержатель. К остальным секциям крепятся боковые петли с роликами и роликодержателями. Эти самые петли и
соединяют секции ворот в сплошное полотно.
G – нижний кронштейн
Изготавливается кронштейн из оцинкованной стали и крепится на краю нижней секции, предусматривает ролик и роликодержатель. К нижнему кронштейну также одним концом крепится трос.
H – защелка
Защищает от несанкционированного доступа в помещение. Конструктивно это подпружиненный изогнутый штырь с рукояткой.
I – нижний профиль с уплотнителем
Профиль из алюминия со вставленным в пазы резиновым уплотнителем, перекрывающего зазоры между нижней секцией полотна и полом при наличии неровностей у последнего.
J – ручка
Материал - прочный пластик. Врезается в нижнюю часть полотна.
K – центральная петля
Петля, соединяющая сэндвич-панели между собой. Материал изготовления – оцинкованная сталь.
L – секция ворот
Секции ворот представляют собой горизонтальные панели. В качестве такой панели используются всем известные, хорошо зарекомендовавшие себя сэндвич-панели. В совокупности соединенные секции сэндвич-панелей и составляет полотно ворот.

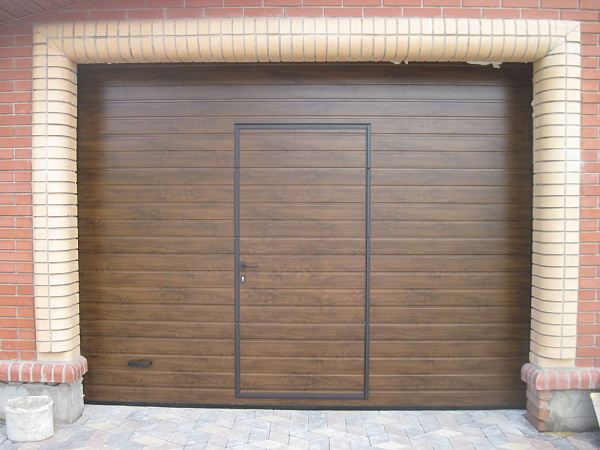

В воротах высотой более 2750 мм и шириной более 2300 мм может устанавливаться калитка. Калитка имеет постоянные размеры: высота верхнего края от уровня пола 1960 мм, ширина проёма - 835 мм, высота порога 168 мм. Калитка открывается наружу и может иметь левое и правое исполнение. Гаражные секционные ворота, цена которых вас устроит – это именно то, что мы вам предлагаем.

Гаражные ворота – это отличный способ оберегать свой автомобиль, когда в нем нет потребности. Современные конструкции и материалы позволяют вам экономить место, в каком бы положении не находилось полотно. Поднять надежность и устойчивость ворот до немыслимого ранее уровня. Сохранять полотно в отличном виде в течение долгого времени. Главное – купить качественные ворота гаражные. Киев – отличное место для такой покупки, ведь здесь работает наша компания.
